聚脲防水
作者：九旭機械 來源：http://www.molecular2008.cn 發(fā)布日期：2018-11-21
聚脲防水是從國外引進(jìn)的技術(shù)，結(jié)合國內(nèi)重點項目施工工藝要求研發(fā)的一種無溶劑、無污染、高反應(yīng)型防護(hù)涂料。
一、聚脲防水的特點
1、抗撞擊、耐摩擦、耐擠壓、耐油、防水性能優(yōu)異；
2、耐候性，耐鹽霧性環(huán)境性能強；
3、性能可靠，施工方便；
4、保養(yǎng)費用低，美觀實用；
5、聚脲防水施工工藝
二、聚脲防水對于基面有什么要求？
1、基面含水率：水泥基面必須在其潮濕度小于8%時才可施工涂層，混凝土基面甚至在其潮濕程度不大于6%時才允許施工，所以基面潮濕度的測量變得尤為重要。
2、基面抗壓度：工業(yè)地板的抗壓強度不應(yīng)低于25N/mm?（3500psi），為滿足工業(yè)地坪中大型設(shè)備的承重要求
3、基面平整度：基面平坦、無凸凹不平、蜂窩麻面、水泥疙瘩。
4、基面無缺陷：基面牢固、結(jié)實，杜絕砂漿起殼現(xiàn)象，好混凝土層與砂漿找平層一起澆注
三、防水施工設(shè)備的要求
1、主機工作圧力應(yīng)大于7.0MPa；
2、A組份和B組份的進(jìn)料比例泵的體積比為1:1，不得添加稀釋劑和助料，不應(yīng)在噴涂設(shè)備外混合；
3、噴槍應(yīng)釆用撞擊式混合高壓噴射型式，達(dá)到均勻霧化；
4、空氣壓縮機的壓力應(yīng)大于0.7MPa，它的容量應(yīng)該大于0.85m?/min；
5、A、B料設(shè)備加熱裝置的加熱溫度應(yīng)大于65℃，原材料的溫度不宜低于15℃；
6、高壓雙組分聚脲專用噴涂設(shè)備由噴涂槍手和設(shè)備操作工2人以上共同操持，并保持聯(lián)絡(luò)暢通；
7、噴涂前應(yīng)進(jìn)行試噴，當(dāng)出現(xiàn)故障時，應(yīng)立即停機，排除故障后也應(yīng)再次進(jìn)行試噴校驗，合格后再復(fù)噴。
1、JNJX-Q5200型聚脲施工設(shè)備
2、JNJX-Q5600型聚脲施工設(shè)備
3、JNJX-H5600型聚脲施工設(shè)備
4、JNJX-H5800型聚脲施工設(shè)備
JNJX-Q5200型聚脲防水施工設(shè)備
JNJX-Q5600型聚脲防水噴涂設(shè)備
五、聚脲防水設(shè)備施工時注意事項：
1、在進(jìn)行噴涂聚脲施工時，應(yīng)根據(jù)需用材料設(shè)置合適的溫度、壓力等設(shè)備參數(shù)，保持壓力平衡，壓力偏差過大會導(dǎo)致涂層理化性能下降、起泡、不固化等問題。
2、按照施工環(huán)境選擇底涂：濕度高、潮濕基材選擇潮濕界面專用底涂。
3、低溫施工時選擇低溫固化底涂。
4、雨天不得施工；四級以上風(fēng)力不宜施工。
5、施工過程中操作人員需穿工作服，佩戴目鏡、手套、防毒面具等勞保用品，并保證施工環(huán)境通風(fēng)良好。
六、聚脲防水使用限制不可用于下列情況：
1、不得摻入水泥砂漿使用
2、不得在長期浸泡有機溶劑的環(huán)境中使用
3、不得在環(huán)境低溫于+5℃以下施工
4、不得在基層表面溫度低于+5℃或高于50℃施工。
七、聚脲防水適用范圍：

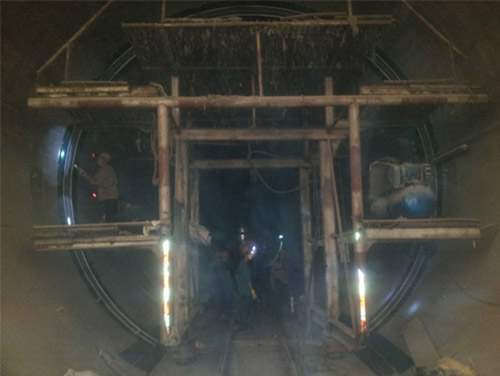

1、橋面、涵洞框架結(jié)構(gòu)、建筑及地下工程防水；
2、混凝土承臺、橋墩、無碴軌道現(xiàn)澆混凝土道床板、混凝土底座及其它混凝土結(jié)構(gòu)的耐久性防護(hù)；
3、海洋及化工等重腐蝕環(huán)境下的鋼結(jié)構(gòu)及混凝土結(jié)構(gòu)的防腐。

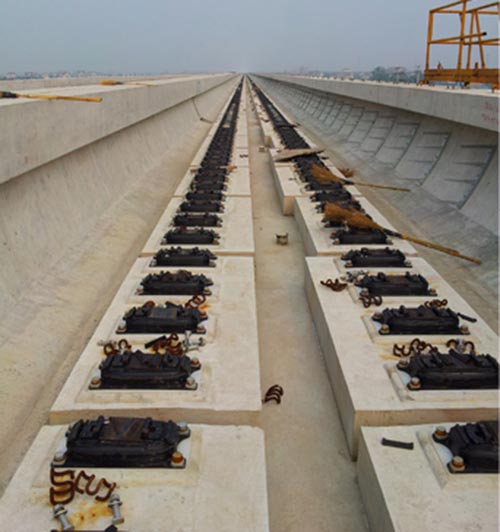

鐵路橋面聚脲防水工程
聚脲防水是一種快速、省料、環(huán)保的選擇，目前國內(nèi)眾多場合都優(yōu)先考慮使用聚脲材料實現(xiàn)防水要求。對于聚脲防水要求高，有需要定制
聚脲噴涂設(shè)備的用戶，可以聯(lián)系濟南九旭機械設(shè)備有限公司，提供設(shè)備設(shè)計方案。
